Beschreibung
-
Baader VariLock T2 Verlängerungshülse
Die Baader VariLock T-2 (M42x0.75mm) Verlängerungen sind stufenlos längenverstellbare Zwischenringe mit der Möglichkeit, die Rotationsposition einer Kamera passend einzustellen. Durch Lösen bzw. Anziehen eines Feststellringes lassen sich die Verlängerungshülsen mittels einer Millimeterskala auf die gewünschte Länge kippfest einstellen. Ein Arretierungswerkzeug (Hakenschlüssel) für den Feststellring ist im Lieferumfang enthalten. Die VariLock ist das Ergebnis einer ansonsten ergebnislosen Suche nach absolut verwindungssteifen und gleichzeitig längsjustierbaren Zwischenringen, denn fast alle sog.“helical fokuser“ sind nicht verwindungssteif.
VariLocks sind ideale Hilfsmittel zum Einstellen von exakten Fokussabständen, z.B. bei Ha-Sonnenfiltern oder Bildfeldkorrektoren mit kritischer Brennpunktlage.
Als weitere Anwendung lässt sich bei beiden VariLocks das drehbare T-2-Außengewinde durch Lösen von 6 Stiftschrauben (Sechskantschlüssel im Lieferumfang enthalten) abnehmen und durch einen separat beiliegenden S52-Adapter mit Ringnut ersetzen, welcher sich direkt in alle Baader-T-Ringe für EOS, Protective for Canon- und NEX-Bajonet-Kameras sowie alle anderen marktüblichen T-Ringe mit dem passenden Innendurchmesser für 52-mm-Ringnut-Adapter einbauen lässt. Dadurch wird der freie Innendurchmesser in der VariLock grösser, denn es entfällt die Engstelle in Höhe des T-2-Gewindes. Der maximale Innendurchmesser aller T-2-Adapter beträgt standardmäßig 38 mm. Dagegen steigt der freie Innendurchmesser an dieser Stelle auf bis zu 42 mm, wenn man stattdessen den beiliegenden direkten S52-Anschlussring verwendet.
Funktionsweise der VariLock
Die beiden VariLocks bestehen aus mehreren Teilen:
- Ein beschriftetes Aussengehäuse mit sechs Stiftschrauben und M48-Innengewinde
- Ein drehbarer Tubus mit M48-Außengewinde und Millimeterskala
- Ein gerändelter M48 Feststellring mit Langloch zum Einrasten des Spannschlüssels (6)
- Ein dreh- und abnehmbarer Ring mit Ringnut und T-2-Außengewinde (vormontiert in 1)
- Ein separat beiliegender T-Ring-Adapter mit S52-Ringnut, passend für alle Baader (u.v.a.) Bajonett-T-Ringe und Wide-Ringe
- Ein Spannschlüssel (Hakenschlüssel) zum Sichern des Feststellrings (3)
- Ein Sechskantschlüssel (Größe 1,3 mm) zum Austausch der okular-/kameraseitigen Adapter (4/5)
-
Beide VariLocks werden mit vorinstalliertem T-2-Adapter (4) ausgeliefert, sodass in der Grundkonfiguration beidseitig ein T-2 Innen- bzw. Aussengewinde zur Verfügung steht. An der engsten Stelle (dem T-2-Adapter) hat dann der VariLock-Anschluss einen freien Innendurchmesser von 38 mm. Um das längenverstellbare VariLock-Gehäuse (1/2) mit einem grösseren freien Innendurchmesser von 42 mm auszustatten, verwendet man stattdessen den S52-T-Ring-Adapter(5). Zum Wechseln der Adapter löst man die sechs Stiftschrauben mit dem beiliegenden Sechskantschlüssel(7) und ersetzt den T-2 (4) durch den Adapter(5) mit S52-Ringnut.
Zum Einstellen der Gehäuselänge hält man das Außengehäuse (1) fest und löst den M48-Tubus(2), indem man den gerändelten Feststellring(3) mit Hilfe des Spannschlüssels(6) von Teil 1 wegschraubt. Das Langloch in dem gerändelten Feststellring dient als Ansatz für den Haken des Spannschlüssels, damit man den Feststellring lösen bzw. auch wieder endfest anziehen kann. Wenn der Feststellring(3) gelöst ist wird das Teil (2) im Teil (1) gedreht, bis die gewünschte Länge erreicht ist. Die Millimeterskala an Teil 2 dient dabei zur Orientierung über die eingestellte Länge. Die effektiv eingestellte Gesamtlänge von Teil 1 und 2 ist an der sichtbaren Seite des Feststellringes ablesbar – siehe Abb B. Zur genauen Kontrolle ist es empfehlenswert, ggf. mit einem Messschieber die eingestellte Länge nachzumessen und ggf. durch erneutes Lösen des Feststellringes nachzujustieren.
Die eingestellte Baulänge der VariLock ist an der sichtbaren Seite des Feststellringes ablesbar. Sobald die gewünschte Länge erreicht ist, ziehen Sie den Feststellring wieder endfest an.
Um die Varilock z.B. auf 37,5 mm einzustellen, dreht man den gerändelten Feststellring(3), bis die Millimeterskala an Teil 2 den Wert 37,5 mm zeigt und hält ihn mit einem Finger fest. Nun dreht man den M48 (2) mitsamt dem Feststellring in Teil 1 hinein, bis der Feststellring an Teil 1 vollkommen anliegt. Erst dann wird der Feststellring mit Hilfe des Hakenschlüssels(6) endfest angezogen.

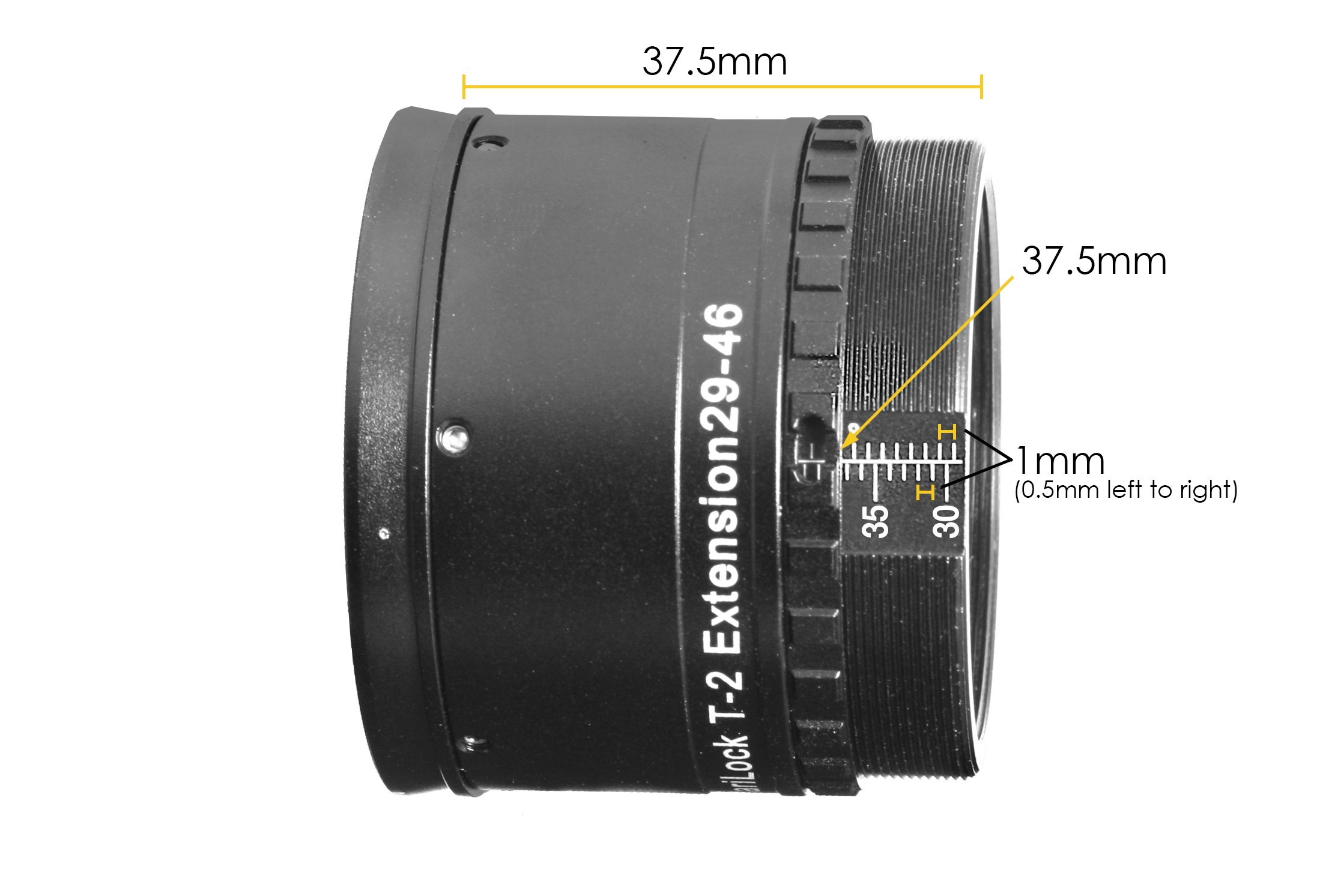

Die folgende Abbildung B zeigt die VariLock 46 mit T-2-Außengewinde, eingestellt auf 37,5 mm Baulänge.
| GEWICHT (KG) | 0.093 |
| OPTISCHE BAULÄNGE (MM) | 29 – 46 |
| T-2 BAUTEIL # | 25Y |
| VERWENDUNGSZWECK | zum Einstellen von exakten Fokussabständen |
| SCHRAUBENART | 6x M1,3 Inbusschrauben |
| INNENDURCHMESSER / FREIE ÖFFNUNG (MM) | mit okularseitigem T-2 Gewindeeinsatz = 38mm mit okularseitiger 52mm Ringschwalbe = 41mm |
| AUSSENDURCHMESSER (MM) | 50,8 (2") |
| INNENANSCHLUSS (TELESKOPSEITIG) | Gewinde, T-2 (M42 x 0,75) |
| AUSSENANSCHLUSS (OKULAR/KAMERA-SEITIG) | Gewinde, Ringschwalbe, T-2 (M42 x 0,75) |
| KOMPATIBLE MARKEN | Astro T-2, Baader Planetarium |
| ADAPTERTYP | Verlängerung |
